تعمیر لیزر بار یکی از حساس ترین مراحل در فرآیند تعمیر دستگاه های لیزر موهای زائد می باشد، زیرا این قطعه به عنوان منبع اصلی تولید انرژی لیزر، بیشترین فشار حرارتی و الکتریکی را در طول زمان تحمل می کند. لیزر بار ها ذاتاً قطعاتی مصرفی هستند و افت تدریجی توان، ناپایداری خروجی یا کاهش اثر بخشی درمان، اغلب مستقیماً به وضعیت آن ها مرتبط است. به همین دلیل، تصمیم گیری صحیح بین تعویض یا تعمیر دایود بار نقش مهمی در موفقیت نهایی تعمیر دستگاه لیزر و افزایش طول عمر آن دارد. برای کسب اطلاعات جامع درباره تعمیر و نگهداری دستگاه های لیزر تیتانیوم، می توانید به مقاله تعمیر دستگاه لیزر تیتانیوم مراجعه کنید.

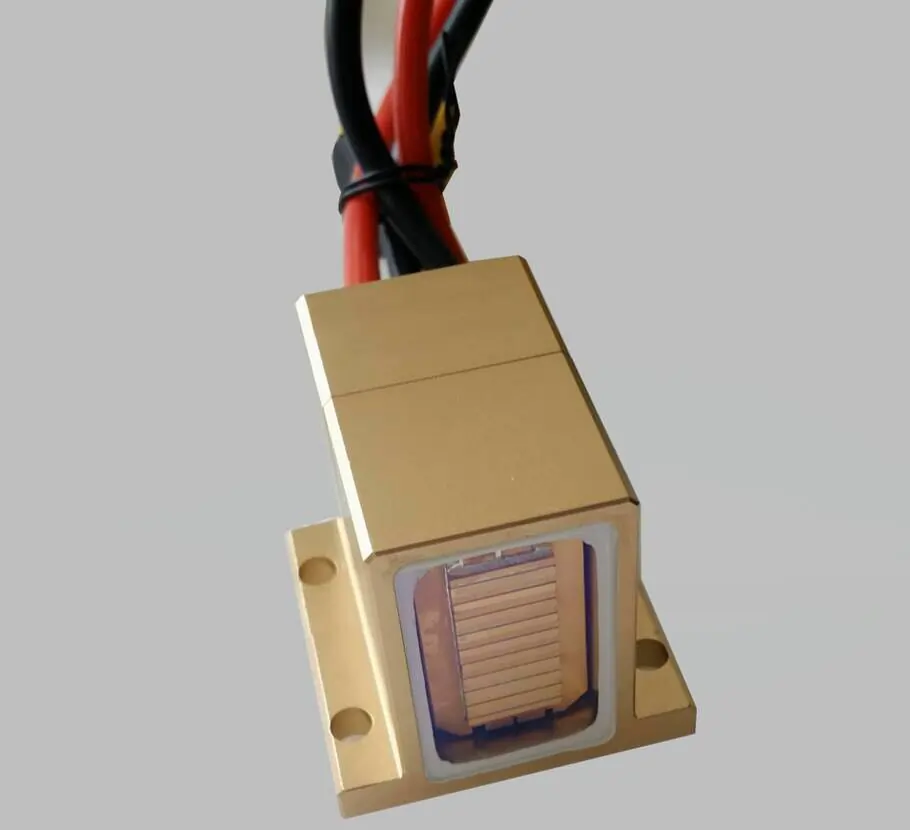

اجزای داخلی و ساختار لیزر بار (دایود بار)
آرایهٔ امیترها و ساختار نیمه هادی

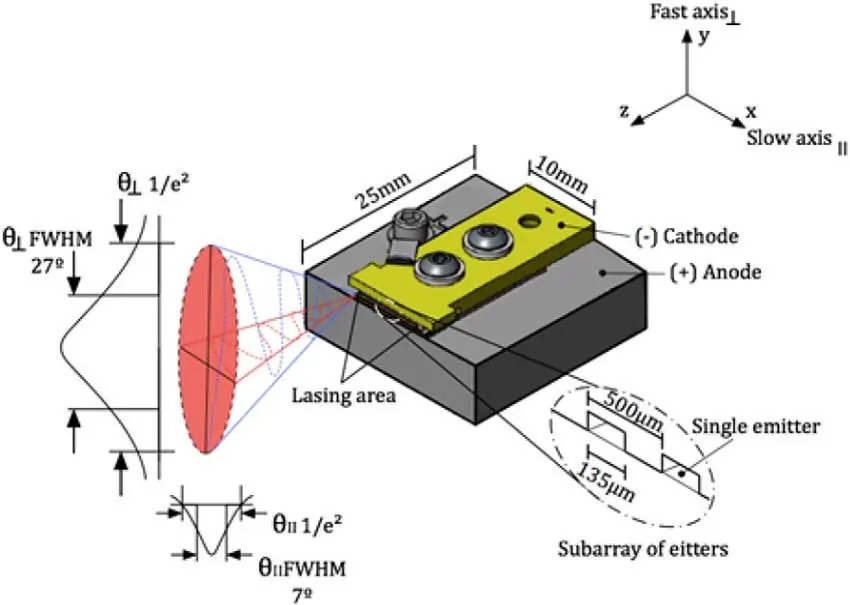

در سطح ساختاری، لیزر بار (دایود بار) از چندین امیتر (Emitter) یا ناحیه فعال تشکیل می شود که به صورت خطی در کنار هم قرار گرفته اند و هر یک قادر به تولید نور لیزر هستند. این امیتر ها بخش های مجزایی هستند که شامل پیوند PN، حفره تشدید (resonant cavity) و لایه های راهنما (Waveguide) می شوند، و مجموع آن ها خروجی نور را تقویت و به شکل لیزر تبدیل می کند. تعداد این امیتر ها می تواند بسته به نوع بار بین ۱۰ تا ۵۰ عدد یا بیشتر باشد که برای ایجاد توان خروجی بالا به صورت سری یا موازی در ساختار قرار می گیرند.
در مقطع عمودی، لیزر بار بر پایه ساختار لایه های نیمه هادی ساخته شده است که شامل:
- لایه های نوع P و N (P-type و N-type) که پیوند PN را تشکیل می دهند
- لایهٔ فعال که با ساختار چاه کوانتومی (Quantum Well) نور را تولید می کند
- لایهٔ هدایت کننده (Waveguide) که مسیر نور را در راستای طولی و عرضی کنترل می کند
- پوشش ها یا آینه های بازتابی (Reflectors/Coatings) که باعث افزایش خروجی جهت دار نور می شود.
این ساختار نیمه هادی روی یک زیرلایهٔ سفت و سخت از جنس GaAs یا مواد مشابه رشد می کند. برای مدیریت حرارتی و جلوگیری از افزایش بیش از حد دما، لیزر بار معمولاً روی یک ساب ماونت (Submount) با رسانایی حرارتی بالا مانند مس، آلیاژ مس–تنگستن یا حتی الماس رسوبی (CVD Diamond) قرار می گیرد. این لایهٔ زیرین به گرمازدایی سریع کمک می کند و عمر قطعه را افزایش می دهد.
مدیریت حرارت و اپتیک خروجی
یکی از کلیدی ترین بخش های ساختار لیزر بار، سیستم مدیریت حرارت است. بهدلیل تراکم بالای توان و گرما، مقاومت حرارتی پایین ضروری است و معمولا از اتصالات AuSn یا Indium برای اتصال سطح نیمه هادی به زیرلایه استفاده می شود تا انتقال حرارت به هیت سینک یا مبدل خنک کننده بهینه شود.
در بخش خروجی نور نیز، سطوح خروجی به طور معمول مجهز به میکرو–لنز ها یا آرایه های لنزی (Micro‑Lens Arrays) هستند که پرتو منتشر شده را هم محور و یکنواخت می کنند تا کیفیت پرتو و تمرکز انرژی افزایش یابد. این اپتیک ها با کنترل زاویهٔ پراکندگی در محور ها، باعث می شوند انرژی نوری تولید شده به صورت مؤثر و متمرکز به هدف برسد.
برخلاف ساختار ساده تر دیود های مجزا، لیزر بار ها بهدلیل آرایش متراکم امیتر ها و نیاز به مدیریت حرارتی و اپتیک پیچیده، ساختار دقیق و غالباً چندلایه ای دارند که مهندسی آن تعیین کننده عملکرد، پایداری و عمر مفید قطعه می شود.
تفاوت لیزر بار دایود با سایر لیزرها
ویژگیهای اختصاصی لیزر بار دایود
لیزر بار دایود به دلیل طول موج ثابت (۷۵۵–۸۱۰ نانومتر) و تمرکز انرژی بالا، بسیار دقیق است و حساسیت آن به نوسانات برق کمتر از سایر تکنولوژی ها است. این ویژگی ها، تعمیر و نگهداری دایود را نسبتاً ساده تر می کند.
نکات فنی تعمیر لیزر بار دایود
- بررسی مسیر جریان و نیمه هادی ها
- کنترل دمای سیستم کولینگ
- تنظیم دقیق ولتاژ و جریان
برای جزئیات کامل می توانید به مقاله تعمیر دستگاه لیزر دایود مراجعه کنید.
لیزر بار تیتانیوم
دستگاه های تیتانیوم مانند سوپرانو تیتانیوم، چند طول موج بوده و از سیستم کولینگ تماسی قدرتمند بهره می برند. حساسیت بالای این دستگاه ها به نوسانات برق و دما، تعمیر را دشوار تر می کند.
نکات تعمیر اختصاصی لیزر تیتانیوم
- بررسی سلامت کریستال تماسی و پلتیر
- جلوگیری از نشتی آب یا ژل خنک کننده
- کنترل دقیق جریان و ولتاژ هر طول موج
برای مطالعه کامل، به مقاله راهنمای تخصصی تعمیر دستگاه های چند طول موج تیتانیوم مراجعه کنید.
لیزر بار الکساندرایت
لیزر بار الکساندرایت با طول موج ۷۵۵ نانومتر، به دلیل نفوذ عمیق و دقت بالای انرژی، برای موهای روشن و پوست های روشن محبوب است. این نوع لیزر بار به شدت به نوسانات دما و برق حساس است و سیستم کولینگ آن پیچیده تر از دایود است.
الکساندرایت معمولاً قابلیت تعمیر محدودی دارد و تنها در صورت آسیب جزئی در برخی نیمه هادی ها میتوان آن را بازیابی کرد. تعمیر غیر اصولی می تواند منجر به افت شدید توان یا آسیب زنجیره ای شود.
نکات تعمیر اختصاصی
- بررسی کریستال و لنز های اپتیکی
- کنترل دمای ورودی و خنک کننده
- مطابقت دقیق ولتاژ و جریان با مشخصات کارخانه
لیزر بار اندیاگ
لیزر اندیاگ با طول موج ۱۰۶۴ نانومتر، برای پوست های تیره و درمان های عمیق استفاده می شود. این نوع لیزر بار فشار حرارتی بیشتری نسبت به دایود و الکساندرایت دارد.
لیزر بار اندیاگ تا حدودی قابل تعمیر است، اما به دلیل فشار حرارتی بالا و حساسیت به دمای کاری، اغلب تعویض آن توصیه می شود.
نکات تعمیر
- بررسی پلتیر و خنک کننده
- کالیبراسیون دقیق طول موج
- اطمینان از سلامت نیمه هادی ها
تعویض لیزر بار: گزینه مطمئن
از دیدگاه فنی، در اغلب موارد تعویض لیزر بار راه حل پایدار تر و قابل اطمینان تری نسبت به تعمیر موضعی محسوب می شود. استفاده از لیزر بار جدید با مشخصات الکتریکی و حرارتی سازگار، پایداری توان خروجی دستگاه را افزایش داده و احتمال بروز خرابی های تکرار شونده را به طور قابل توجهی کاهش می دهد. به همین دلیل، در بسیاری از پروژه های تخصصی، تعویض لیزر بار به عنوان انتخاب اول در فرآیند تعمیر توصیه می شود.
مزایای تعویض
- بازدهی و کیفیت ثابت
- کاهش احتمال خرابی مجدد
- افزایش عمر مفید دستگاه
تعمیر لیزر بار (دایود بار): شرایط محدود

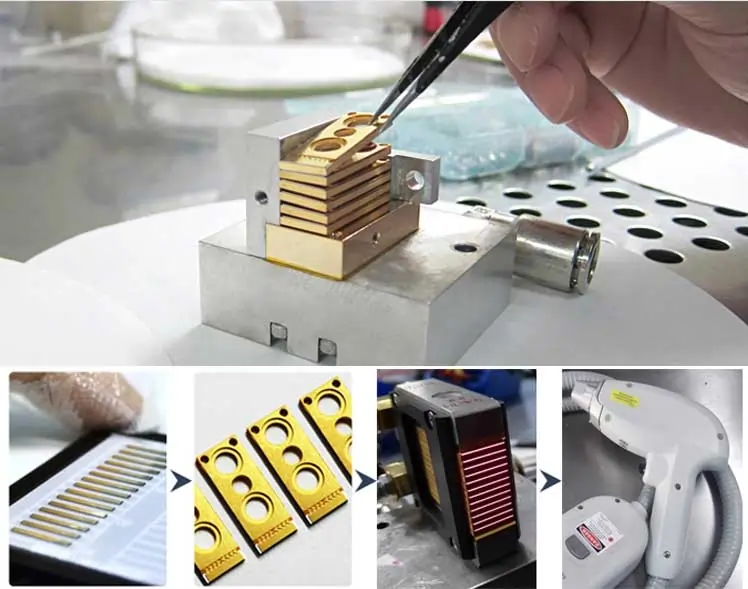

با وجود مزایای تعویض، در برخی شرایط محدود، برخی لیزر بار ها در صورت سوختن یک یا دو لاین قابلیت تعمیر دارند. این نوع تعمیر شامل مداخلات بسیار دقیق روی ساختار نیمه هادی و مسیر های جریان است و تنها زمانی امکان پذیر خواهد بود که آسیب کاملاً موضعی و کنترل شده باشد. انجام چنین فرآیندی نیازمند ابزار تخصصی، دانش عمیق الکترونیک قدرت و سال ها تجربه عملی در زمینه تعمیر دایود بار است و به هیچ وجه به تعمیرکاران مبتدی توصیه نمی شود. تصمیم گیری نادرست در این مرحله می تواند باعث ناپایداری خروجی یا خرابی مجدد در مدت زمان کوتاه شود. در صورتی که لیزربار دستگاه شما خراب شده از مشاوره مهندسین مرکز تعمیرات دستگاه لیزر زایامد استفاده کنید.
نکات تعمیر عمومی
- بررسی دقیق مسیر جریان و نیمه هادی ها
- کنترل سیستم کولینگ و دمای دستگاه
- تنظیم دقیق ولتاژ و جریان
جمعبندی: تعمیر یا تعویض؟
تصمیم بین تعمیر و تعویض لیزر بار به شدت خرابی، نوع دستگاه و دسترسی به قطعات اورجینال بستگی دارد. معمولاً تعویض راهحل مطمئنتر است، اما تعمیر محدود در شرایط خاص میتواند اقتصادی و کافی باشد.
سوالات متداول (FAQ)
آیا همه لیزر بارها قابل تعمیر هستند؟
خیر، فقط لیزر بار هایی که آسیب محدود دارند و نیمه هادی ها سالم هستند، قابلیت تعمیر دارند.
تفاوت تعمیر لیزر بار دایود و تیتانیوم چیست؟
تیتانیوم حساس تر است و نیازمند دقت بالا در ولتاژ، جریان و سیستم کولینگ است. دایود نسبتاً مقاوم تر و تعمیر پذیر تر است.
آیا لیزر بار الکساندرایت قابل تعمیر است؟
در صورت آسیب جزئی، قابل تعمیر محدود است، اما تعمیر غیر اصولی باعث افت توان و آسیب زنجیره ای می شود.
آیا لیزر بار اندیاگ قابل تعمیر است؟
به دلیل فشار حرارتی بالا، بیشتر اوقات تعویض توصیه می شود، اگر چه در شرایط محدود تعمیر امکانپذیر است.
چه زمانی باید لیزر بار را تعویض کنیم؟
افت شدید توان، خرابی چند لاین یا خرابی سیستم کولینگ، زمان تعویض است.
