منبع نور سرد (Cold Light Source) دستگاهی است که نوری با حداقل گرما تولید می‌کند. این نوع نور برای کاربردهایی مانند جراحی درون بینی، آندوسکوپی، لاپاروسکوپی و عکاسی دقیق، که حساسیت به گرما حائز اهمیت است، ایده‌آل می باشد.

اجزای منبع نور سرد



اجزای منبع نور سرد عبارتند از:

1. LED:



تراشه LED (دیود ساطع کننده نور) جزء اصلی منبع نور سرد پزشکی است و مسئول انتشار نور است.



2. سیستم دفع گرما:



به منظور حفظ پایداری و عمر منبع نور، منابع نور سرد معمولاً مجهز به سیستم دفع گرما مانند رادیاتورها، فن ها یا لوله های حرارتی هستند تا به طور موثر گرمای تولید شده را دفع کنند.



3. لنز نوری:



منبع نور از طریق لنز نوری متمرکز و تنظیم می شود تا نیازهای برنامه های مختلف مانند تنظیم اندازه نقطه و شدت نور را برآورده کند.



4. پوسته و براکت ثابت:



حفاظت و پایداری را فراهم می کند و برای نصب و تثبیت منبع نور پشتیبانی می کند.



5. سیستم کنترل منبع نور:



کنترل پنل: منبع نور سرد پزشکی معمولاً مجهز به یک کنترل پنل است که برای عملکرد و تنظیم پارامترهای منبع نور مانند روشنایی، دمای رنگ و انتخاب حالت استفاده می شود.

رابط اتصال: سیستم کنترل منبع نور همچنین می تواند شامل رابط هایی برای اتصال به دستگاه ها یا سیستم های دیگر مانند کنترل بی سیم، انتقال داده یا رابط های تحریک خارجی باشد.



طراحی مدار منبع نور سرد پزشکی



① منبع تغذیه:

منابع نور سرد پزشکی معمولاً به منبع تغذیه DC نیاز دارند. طراحی مدار منبع نور شامل ورودی برق و مدار مدیریت توان برای اطمینان از پایداری و قابلیت اطمینان منبع تغذیه است.

② مدار درایو:

جریان و ولتاژ مناسب را به تراشه LED برای اطمینان از روشنایی و عملکرد طبیعی آن ارائه دهید.

③ مدار کنترل:

منابع نور سرد پزشکی معمولاً عملکردهایی مانند روشنایی قابل تنظیم، دمای رنگ و غیره دارند. مدار کنترل وظیفه دریافت سیگنال های کنترل و تنظیم پارامترهای منبع نور را بر عهده دارد.

---

خرابی های رایج در روند تعمیر منابع نور سرد عبارتند از:

عمر محدود منابع نوری یکی از دلایل رایج خرابی است.

سیم‌کشی داخلی یا فیبر نوری ممکن است دچار آسیب شود.

تجمع گرد و غبار یا رطوبت می‌تواند به قطعات داخلی آسیب بزند.

ولتاژ ناپایدار یا قطعی برق ممکن است سیستم را مختل کند.

مشکلات رایج منبع نور سرد آندوسکوپ پزشکی

مشکلات رایج منبع نور سرد آندوسکوپ پزشکی عبارتند از:

1. منبع نور نمی تواند راه اندازی شود

2. پانل عملیات راه اندازی نمی شود

3. لامپ قدیمی است و پاسخگو نیست و روشنایی ناکافی دارد

4. هنگام راه اندازی دستگاه منبع نور، زنگ هشدار ظاهر می شود

5. مدارهای داخلی و تراشه های الکترونیکی آسیب دیده اند

راه حل:

1. برد پاور را تعمیر یا تعویض کنید

2. برد کنترل را تعمیر یا تعویض کنید

3. بلبرینگ لامپ را تعویض کرده و فیتیله را تعویض کنید

4. مادربرد را تعمیر یا تعویض کنید

5. تراشه الکترونیکی داخلی را تعمیر یا تعویض کنید

---

برای تعمیر منبع نور سرد، ابتدا باید مشکل به درستی تشخیص داده شود. در ادامه مراحل عیب یابی منبع نور سرد:

سیم‌ها، دوشاخه و اتصالات را از نظر فیزیکی بررسی کنید.

به دنبال نشانه‌هایی از آسیب دیدگی یا سوختگی باشید.

از یک مولتی‌متر برای اندازه‌گیری ولتاژ خروجی استفاده کنید.

اطمینان حاصل کنید که ولتاژ ورودی دستگاه با نیاز آن مطابقت دارد.

فیبر نوری را از نظر خم‌شدگی یا آسیب بررسی کنید.

مطمئن شوید که نور به‌درستی از فیبر عبور می‌کند.

اگر از لامپ هالوژن استفاده می‌شود، آن را از نظر سوختگی بررسی کنید.

در صورت وجود LED، جریان و ولتاژ آن را تست کنید.

مراحل تعمیر منبع نور سرد

1. تعویض لامپ یا LED

2. تعمیر یا تعویض فیبر نوری

3. تعمیر اتصالات و سیم‌کشی

4. تعمیر منبع تغذیه

عیب یابی دقیق و روش تعمیر منبع نور سرد پزشکی



1. دستگاه منبع نور روشن نمی شود، نشانگر ال ای دی روشن شدن دستگاه خاموش است



دلایل: 1. برای اتصال سیم برق; 2. کلید پاور روشن نیست. 3. فیوز باز است.

چک لیست تعمیر: 1. سیم برق را وصل کنید. 2. کلید برق را روشن کنید. 3. فیوز را تعویض کنید.



2. روشنایی خروجی منبع نور کافی نیست



دلایل: 1. تنظیم روشنایی بسیار کم است. 2. راهنمای نور در موقعیت قرار داده نشده است. 3. راهنمای نور پیر و آسیب دیده است.

چک لیست تعمیر: 1. افزایش روشنایی. 2. راهنمای نور را در جای خود قرار دهید. 3. راهنمای نور را تعویض کنید.



3. نور صفحه نمایش میرا شده و روشنایی منبع نور نیز کاهش می یابد.



دلایل: 1. سوراخ های خنک کننده دستگاه توسط اشیاء مسدود شده است. 2. فن خنک کننده دستگاه معیوب است.

چک لیست تعمیر: 1. موارد بازدارنده را از سوراخ های خنک کننده تجهیزات بردارید. 2. از متخصصان بخواهید که فن خنک کننده را تعویض کنند.



4. لامپ تازه تعویض شده طبیعی کار نمی کند.



دلیل: دلیل اصلی این مشکل تعویض شدن لامپ مغایر با روش استاندارد است.

روش تعمیر: قبل از نصب لامپ جدید، یک لایه یکنواخت از گریس سیلیکونی رسانا را روی الکترودهای فلزی در دو انتها بمالید. گریس سیلیکونی نباید خیلی نازک یا خیلی ضخیم باشد، در غیر این صورت تماس بین لامپ و هیت سینک فلزی از بین می رود. خب، یک پدیده ای وجود دارد که لامپ روشن می شود اما لامپ روشن نمی شود.

5. پس از روشن شدن لامپ، لامپ سوسو می زند و سپس چراغ خاموش می شود و فیوز منفجر می شود.



روش تعمیر: برای این نوع خرابی فیوز، عموماً ناشی از اتصال کوتاه ناشی از آسیب به برخی از قطعات روی برد پاور است.

خطاها و راه حل های رایج منبع نور سرد آندوسکوپ پزشکی

منبع نور سرد آندوسکوپ پزشکی برای تطبیق با میزبان دوربین آندوسکوپ پزشکی استفاده می شود تا نور روشنی را برای جراحی کم تهاجمی فراهم کند. این عمدتا از یک لامپ پزشکی، یک بازتابنده سرد فیلم دی الکتریک، یک کنترل کننده، یک فن جریان میکرو محوری و یک پمپ الکترومغناطیسی تشکیل شده است. استفاده طولانی مدت ممکن است باعث اختلال در عملکرد دستگاه شود. بیایید با مشکلات رایج و راه حل های منبع نور سرد آندوسکوپ های پزشکی آشنا شویم تا به شما در درک بهتر تجهیزات کمک کند.

---

تعمیر و نگهداری منبع نور سرد پزشکی



1. به منظور جلوگیری از حوادث ناشی از کهنگی و فرسودگی، تجهیزات و لوازم جانبی آن باید حفظ شود و عملکرد و ایمنی عملیاتی تجهیزات باید به درستی با توجه به استفاده مکرر بررسی شود.

2. بازرسی تجهیزات توسط تکنسین های حرفه ای انجام می شود.

3. اگر دستگاه نمی تواند عملکردهای خاصی را انجام دهد یا داده های خاصی را نمایش نمی دهد، دستگاه را کار نکنید.

4. اگر برخی از مقادیر اندازه گیری خاص و تحمل آنها مطابقت نداشته باشد، دستگاه باید توسط تکنسین های تعمیر و نگهداری حرفه ای بازرسی شود.

تمیز کردن و ضد عفونی منبع نور سرد پزشکی



1. پس از هر بار استفاده، تجهیزات باید تمیز و ضد عفونی شوند.

2. می توان آن را با یک پارچه نرم آغشته به ضد عفونی کننده سطح یا الکل تمیز کرد.

3. تجهیزات را خشک نگه دارید و از هیچ گونه مواد پاک کننده، شوینده و حلال برای تمیز کردن آن استفاده نکنید.



برای کاهش نیاز به تعمیرات منبع نور سرد و افزایش طول عمر دستگاه، رعایت اصول نگهداری منیع نور سرد ضروری است:

فیبر نوری، لامپ و بدنه دستگاه را به‌صورت منظم تمیز کنید.

از مواد تمیزکننده مناسب و بدون الکل استفاده کنید.

دستگاه را در محیط‌های خنک و خشک نگهداری کنید.

از تماس دستگاه با رطوبت و گرمای شدید جلوگیری کنید.

دستگاه را در جای امن قرار دهید و از برخورد آن با اجسام سخت جلوگیری کنید.

سیم‌کشی و اتصالات را به‌صورت دوره‌ای بررسی کنید.

هرگونه علائم خرابی را در مراحل اولیه شناسایی و رفع کنید.

---

اگرچه برخی از مشکلات ساده ممکن است توسط کاربران رفع شود، اما استفاده از خدمات تخصصی تعمیر منبع نور توسط زایامد ، بهترین گزینه است. این مزایا عبارت‌اند از:

تخصص فنی بالا: مهندسین و تکنسین‌های حرفه‌ای با ساختار دستگاه‌ها آشنا هستند.

صرفه‌جویی در زمان: تعمیرات سریع‌تر و دقیق‌تر انجام می‌شود.

قطعات اصلی: تعمیرکاران معتبر از قطعات اصلی استفاده می‌کنند.

هزینه تعمیر منبع نور سرد به عوامل متعددی بستگی دارد، از جمله:

توجه: به طور کلی، تعمیر منابع نور سرد معمولاً مقرون‌به‌صرفه‌تر از تعویض کامل دستگاه است، مگر اینکه خرابی بسیار جدی باشد.

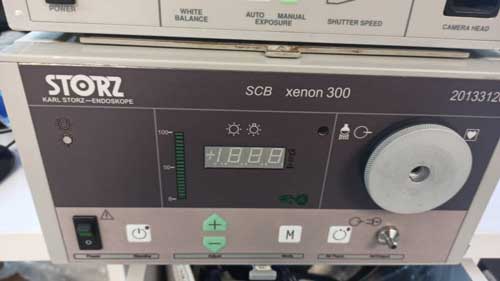

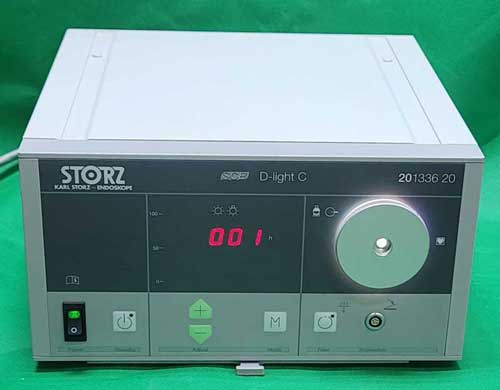

منبع نور سرد ال ای دی (LED) بهتر است یا منبع نور زنون؟



علاوه بر نور خورشید، لامپ زنون بهترین منبع نور است، اما عمر لامپ زنون کوتاه است و به راحتی در حین جراحی تحت تأثیر قرار می گیرد. در حال حاضر بیشتر منابع نور سرد آندوسکوپ ها از لامپ های LED استفاده می کنند. تا 100000 ساعت، بیش از 10 برابر بیشتر از منابع نور سنتی است. دارای ویژگی های بدون آلودگی، روشنایی بالا، عمر طولانی و نرخ تبدیل بالا است. شاخص رندر رنگ چراغ های LED بیش از 90 است .

تعمیرات منبع نور سرد و پذیرش نمایندگی در شیراز، رشت، مشهد، اصفهان، کرج و …

تیم تخصصی تعمیرات تجهیزات پزشکی زایامد با بیش از 10 سال تجربه در زمینه تعمیر دستگاه های پزشکی، تعمیرات فوق تخصصی منابع نور سرد آندوسکوپی و لاپاراسکوپی از انواع برند های اشتورز ، الیمپوس ، ولف ، استرایکر و … را انجام داده و همچنین آماده همکاری با شرکت ها، تعمیرکاران و آموزشگاه ها در زمینه تعمیر لنز های جراحی و آموزش تعمیر لنز های جراحی در تمامی کشور از جمله رشت، شیراز، کرج، مشهد، اصفهان، قم، قزوین، تبریز، بندرعباس، بوشهر، ساری، سنندج، کرمانشاه، اراک، اهواز، زاهدان، یزد، کرمان و … می باشد.

منابع نور سرد ابزارهای حساسی هستند که نقش مهمی در عمل های درون بینی از جمله آندوسکوپی و جراحی لاپاراسکوپی ایفا می‌کنند. نگهداری صحیح و تشخیص به‌موقع مشکلات منبع نور می‌تواند هزینه‌های تعمیر منبع نور سرد را کاهش داده و عمر دستگاه را افزایش دهد. اگر نیاز به تعمیر این دستگاه‌ها دارید، حتماً از یک تعمیرکار حرفه‌ای و مجرب کمک بگیرید تا از عملکرد صحیح و ایمن دستگاه اطمینان حاصل کنید و با رعایت نکات گفته شده، می‌توانید از منابع نور سرد خود به بهترین شکل ممکن بهره‌برداری کنید.
