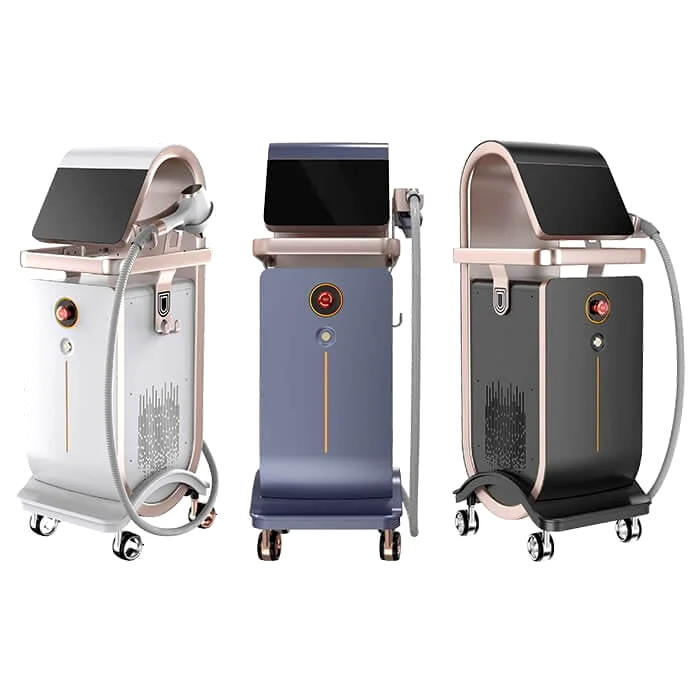

تعمیر دستگاه لیزر دایود یکی از تخصصی‌ترین شاخه‌ های تعمیرات تجهیزات پزشکی است؛ چرا که این دستگاه‌ به‌ دلیل راندمان بالا و انعطاف‌ پذیری در طیف طول موج از محبوب ترین تجهیزات کلینیک های زیبایی می باشد. برخلاف انواع دیگر دستگاه‌ ها، دستگاه لیزر دایود دارای منبع نوری مصرفی، حساس به دما و جریان هستند و کوچک‌ ترین خطا در نگهداری یا تعمیر می‌ تواند منجر به افت شدید توان یا خرابی زود هنگام گردد.

در این مقاله به طور اختصاصی به نکات فنی و تعمیراتی مربوط به دستگاه به لیزر دایود و همچنین تعمیر لیز بار پرداخته می شود و چنانچه مایل به کسب اطلاعات فنی و عمومی مربوط به انواع دیگر دستگاه ها هستید، می توانید مقاله جامع تعمیر دستگاه لیزر موهای زائد را مطالعه نمایید.

برای دریافت مشاوره فوری، سرویس و تعمیر دستگاه لیزر، همین حالا با ما تماس بگیرید.

تفاوت ساختار دستگاه لیزر دایود با سایر تکنولوژی‌ های لیزر

۱. منبع لیزر: Diode Bar به‌ جای منابع غیر مصرفی

در قلب هر دستگاه لیزر دایود، لیزربار (Diode Bar) قرار دارد؛ مجموعه‌ ای از دیود های نیمه‌ هادی که مستقیماً انرژی الکتریکی را به نور لیزر تبدیل می‌ کنند. این ساختار باعث می‌شود:

لیزربار مصرفی باشد
توان خروجی به‌ صورت تدریجی کاهش یابد
خرابی‌ ها اغلب بدون ارور نرم‌افزاری رخ دهند

این رفتار کاملاً متفاوت از انواع دیگر دستگاه لیزر است و رویکرد تعمیر را تغییر می‌ دهد.

۲. تفاوت در درایور و کنترل جریان

بر اساس تحلیل‌ های فنی، یکی از مهم‌ ترین عوامل ناپایداری توان در سیستم‌ های لیزری، کنترل نادرست جریان است.
در دستگاه‌ های لیزر دایود:

جریان خروجی باید کاملاً پایدار باشد
نوسان‌ های جزئی جریان، مستقیماً باعث نوسان توان لیزر می‌ شوند
عدم تطابق درایور با مشخصات diode bar منجر به افت عمر لیزربار خواهد شد

به همین دلیل، بسیاری از خرابی‌ های ظاهراً مربوط به لیزربار، در واقع ریشه در مدار تغذیه و درایور دارند.

۳. تفاوت در سیستم کولینگ و مدیریت حرارت

حرارت مهم‌ترین دشمن پایداری توان لیزر است .
در دستگاه لیزر دایود:

افزایش دما حتی در بازه ±۲ درجه می‌ تواند باعث افت توان شود
سیستم کولینگ آبی نقش حیاتی دارد
انسداد جزئی مسیر آب یا افت دبی، مستقیماً به لیزربار آسیب می‌ زند

این سطح از حساسیت، دایود را از بسیاری از دستگاه‌ های دیگر متمایز می‌ کند.

مزایا و معایب دستگاه لیزر دایود از نگاه تعمیرات

مزایا:

از دید تعمیرکار، لیزر دایود مزایای مهمی دارد که عبارتند از:

ساختار ماژولار و قابل سرویس
امکان تعویض یا تعمیر لیزربار
دسترسی مناسب به قطعات یدکی
امکان عیب‌یابی دقیق توان و حرارت

معایب:

در مقابل، معایبی وجود دارد که مستقیماً هزینه تعمیرات را تحت‌ تأثیر قرار می‌ دهد. این معایب علارتند از:

مصرفی بودن diode bar
افت توان تدریجی بدون هیچ گونه ارور و خطا
حساسیت بالا به کیفیت آب و برق
وابستگی شدید به کالیبراسیون صحیح

مشکلات رایج اختصاصی در دستگاه‌ لیزر دایود

۱. افت تدریجی توان (Gradual Power Degradation)

افت تدریجی توان یکی از شایع‌ ترین مشکلات در سیستم‌ های لیزری دیود پمپ است. که در این حالت دستگاه روشن است، اروری هم نمایش داده نمی‌ شود، اما راندمان درمان کاهش می‌ یابد.

علت اصلی:
فرسودگی و عمر زیاد لیزربار و کاهش بازده کوانتومی دیود ها.

۲. نوسان توان و شات‌ های ناپایدار

تحلیل دقیق Power Fluctuation نشان می دهد که است که در دستگاه‌ لیزر دایود، نوسان توان می‌ تواند ناشی از موارد زیر باشد:

ناپایداری منبع تغذیه
افت کیفیت خازن‌ های مدار قدرت
افزایش دمای لیزربار
اختلال در فیدبک سنسور های توان

۳. حساسیت شدید به آب و دمای المان خنک‌ کننده

افزایش اختلاف دمای ورودی و خروجی آب نشانه انسداد یا ضعف خنک‌ کننده است .
در دستگاه لیزر دایود، این مسئله می‌ تواند به‌ سرعت مشکلات زیر را ایجاد کند:

Thermal Drift
افت توان لحظه‌ ای
آسیب دائمی diode bar

۴. خرابی کانکتور ها و مسیر های جریان بالا

به‌ دلیل جریان زیاد مورد نیاز لیزربار، کانکتورها و کابل‌ ها مستعد افزایش مقاومت، داغ‌ شدن موضعی و افت ولتاژ هستند؛ مشکلی که در بسیاری از موارد به اشتباه به خرابی لیزربار نسبت داده می‌ شود.

نکات اختصاصی تعمیر دستگاه لیزر دایود

۱. بررسی منبع تغذیه و ریل‌های ولتاژ

پیش از هر اقدام تعمیراتی باید موارد زیر بررسی شود:

ولتاژ ورودی بررسی شود
ریل‌ های DC پایدار باشند
خازن‌ های الکترولیت سالم بوده و دارای ظرفیت اسمی باشند

در غیر این صورت، هر اقدام تعمیراتی دیگری موقتی خواهد بود.

۲. کنترل حرارتی قبل و بعد از تعمیر

یکی از مهم ترین نکاتی که تعمیرکار باید به آن توجه کند، تست پایداری حرارتی طولانی‌ مدت است. در دستگاه لیزر دایود، این تست مشخص می‌ کند که آیا لیزربار و خنک‌ کننده واقعاً در شرایط ایمن کار می‌کنند یا خیر.

۳. اهمیت کالیبراسیون سنسور های توان

در بسیاری از دستگاه‌ های لیزر دایود، سنسور های داخلی توان دچار خطا می‌ شوند. این ممکن است به دلیل عدم کالیبراسیون صحیح و متعاقبا خوانش اشتباه سنسور های توان باشد. پس برای اطمینان از غملکرد درست، عدد قرائت شده توسط سنسور باید با عدد پاور متر خارجی و دقیق، مقایسه شود.

انواع برند های دستگاه لیزر دایود از منظر تعمیرات

از دید تعمیراتی، برند های دستگاه لیزر دایود به دو دسته تقسیم می‌ شوند:

۱. برند های تعمیر پذیر

لیزربار قابل تعویض
مدار های مستند
قطعات در دسترس

۲. برندهای ماژول بسته (Sealed Module)

تعویض کامل ماژول
هزینه بالاتر
محدودیت در تعمیر تخصصی

این تفاوت‌ ها در بلند مدت تأثیر زیادی بر هزینه‌ های نگهداری دارند. در زیر به نکات فنی تعمیر انواع برند های دستگاه‌ لیزر دایود اشاره خواهیم کرد:

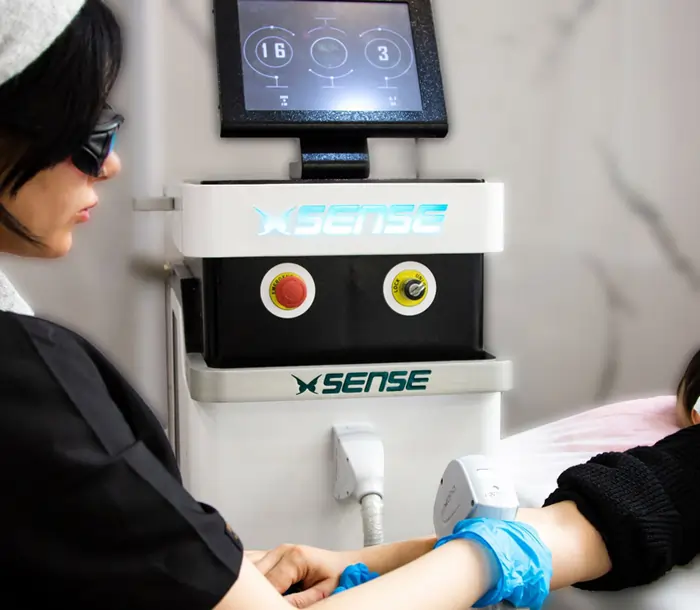

1. تعمیر دستگاه لیزر رکسانا (Roxana)

تعمیر دستگاه لیزر رکسانا (Roxana) به دلیل ساختار کانال‌ های نوری موازی و هندپیس با کریستال ترکیبی، کاملاً متفاوت از سایر لیزر های دایود رایج است. این برند از سیستم Pulse Feedback Unit اختصاصی استفاده می‌ کند که هماهنگی بین چند طول‌ موج را کنترل می‌ کند و کوچک‌ ترین اختلال در این واحد، می‌ تواند منجر به افت انتخابی توان در یک کانال خاص شود، بدون آنکه توان کلی دستگاه کاهش پیدا کند. بنابراین، تعمیر دستگاه لیزر دایود رکسانا نیازمند بررسی جداگانه هر کانال و تحلیل دقیق رفتار فیدبک حرارتی است.

سنسور تماس هندپیس و ایرادات اختصاصی رکسانا

یکی از مشکلات منحصر به دستگاه لیزر رکسانا، خرابی سنسور تشخیص تماس هندپیس با پوست است. این سنسور وظیفه دارد فقط زمانی که هندپیس به‌ طور کامل با سطح تماس دارد، اجازه شلیک لیزر بدهد. خرابی آن می‌ تواند باعث فعال‌ سازی نا متقارن طول‌ موج‌ ها شود یا دستگاه را در حالت استندبای قرار دهد. بررسی سیم‌ کشی، اتصال‌ های سنسور و کالیبراسیون اختصاصی بخش Contact Sensor Calibration، از الزامات تعمیر تخصصی دستگاه لیزر دایود رکسانا است.

بالانس حرارتی و تنظیم کانال‌ های لیزربار

هندپیس رکسانا دارای کریستال ترکیبی با فیلتر اختصاصی طول‌ موج است که حرارت تولید شده توسط هر لیزربار را به‌ صورت جداگانه مدیریت می‌ کند. از این رو باید موازین زیر در تعمیرات رعایت شود:

بررسی همزمان عملکرد چند کانال و سنسورهای حرارتی ضروری است
جایگزینی هر لیزربار باید با بالانس حرارتی واحد Pulse Feedback انجام شود
عدم رعایت این ترتیب می‌تواند باعث ناپایداری در طول موج‌ های خاص یا آسیب به کریستال هندپیس شود

در نتیجه، تعمیر دستگاه لیزر دایود رکسانا یک فرآیند کاملاً برند محور است و تجربه تعمیرکار باید شامل درک معماری کانال‌ های نوری، سیستم فیدبک حرارتی و هندپیس با کریستال ترکیبی باشد.

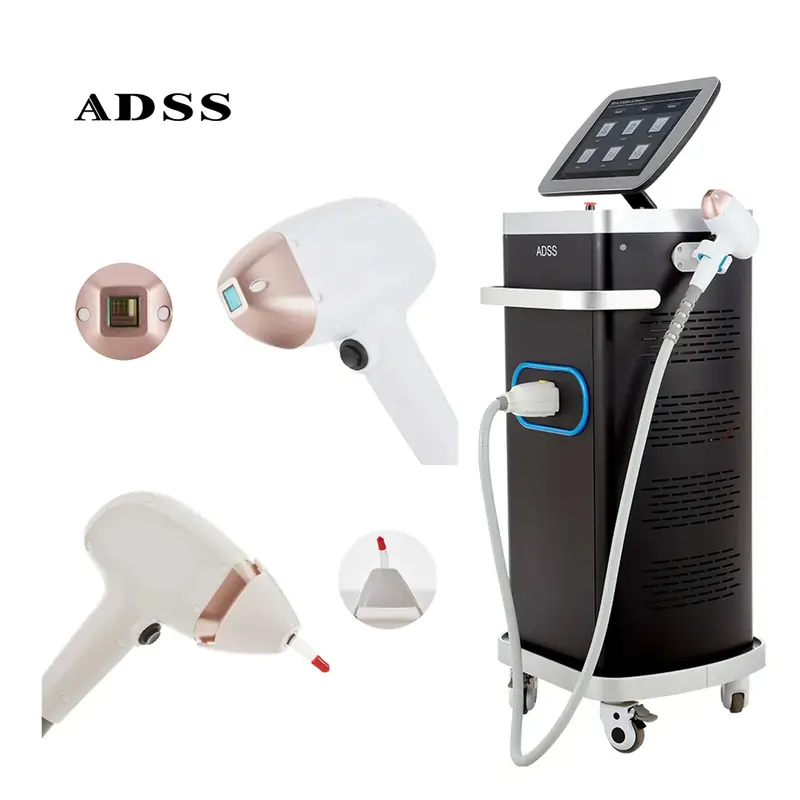

2. تعمیر دستگاه لیزر دایود ADSS

تعمیر دستگاه لیزر ADSS به دلیل طراحی مدل‌ های اقتصادی و ماژولار این برند، با سایر لیزر های دایود موجود در بازار تفاوت دارد. دستگاه‌های ADSS معمولاً از هندپیس‌ های سبک با اتصال Plug & Play و سیستم خنک‌ کاری Passive Thermal Sensor استفاده می‌ کنند که باعث می‌ شود نحوه ایرادگیری و تعمیرات این برند با مدل‌ های حرفه‌ ای و چند کاناله متفاوت باشد. بنابراین، تکنسین‌ ها باید روی اتصالات، ماژول هندپیس و برد کنترل ساده داخلی تمرکز کنند و نه مشکلات عمومی لیزر دایود.

ایرادات اختصاصی هندپیس و کانکتور ها

یکی از مشکلات رایج ولی منحصر به ADSS، شل شدن یا سایش کانکتور های هندپیس است. در مدل‌ های مونتاژ داخل یا اقتصادی:

اتصال نادرست یا شل می‌ تواند باعث قطع موقت ارتباط بین لیزربار و برد کنترل شود
کریستال‌ های اپتیکی در هندپیس‌ های پلاستیکی یا سبک به‌ مرور دچار ساییدگی سطحی می‌ شوند
تعمیر شامل تمیزکاری، تنظیم مجدد کانکتور ها و در صورت نیاز تعویض کریستال‌ ها است

مدیریت حرارت و برد کنترل داخلی

سیستم خنک‌ کاری Passive Thermal Sensor در ADSS باعث می‌ شود حرارت تولید شده توسط هر لیزربار کمتر کنترل شود. مشکلات برند محور این بخش شامل:

اختلال در سنسور حرارتی داخلی که گاهی باعث توقف خودکار یا ناپایداری در طول‌ موج خاص می‌ شود
برد کنترل ساده و اقتصادی که باید هنگام تعویض قطعات، تنظیمات کارخانه‌ ای و ولتاژ مدار های داخلی بازبینی شود

در نتیجه، تعمیر دستگاه لیزر ADSS یک فرآیند کاملاً برند محور است و نیازمند تمرکز روی هندپیس‌ های ماژولار، کانکتورها و برد کنترل ساده است تا عملکرد طولانی‌ مدت و ایمن دستگاه حفظ شود.

پرسش و پاسخ متداول FAQ

تعمیر دستگاه لیزر دایود شامل چه بخش‌ هایی می‌ شود؟

تعمیر دستگاه لیزر دایود معمولاً شامل بررسی و رفع مشکل لیزربار، درایور جریان، سیستم کولینگ و نوسان توان خروجی دستگاه است.

شایع‌ترین دلیل خرابی دستگاه لیزر دایود چیست؟

شایع‌ ترین دلیل تعمیر دستگاه لیزر دایود، افت تدریجی توان به‌ دلیل فرسودگی لیزربار یا ضعف در سیستم کولینگ است که اغلب بدون نمایش ارور رخ می‌ دهد.

آیا لیزربار دستگاه لیزر دایود قابل تعمیر است؟

در برخی موارد، لیزربار دستگاه لیزر دایود قابل تعمیر است؛ اما تصمیم بین تعمیر یا تعویض به میزان افت توان و پایداری حرارتی آن بستگی دارد.

چرا دستگاه لیزر دایود دچار نوسان توان می‌ شود؟

نوسان توان در دستگاه لیزر دایود معمولاً به‌ دلیل ناپایداری جریان، افزایش دمای لیزربار، خرابی خازن‌ های مدار قدرت یا کالیبراسیون نادرست سنسور ها ایجاد می‌ شود.

آیا تعمیر دستگاه لیزر دایود با سایر دستگاه‌ های لیزر تفاوت دارد؟

بله، تعمیر دستگاه لیزر دایود به‌ دلیل مصرفی بودن لیزربار و حساسیت بالا به دما و جریان، کاملاً تخصصی و متفاوت از سایر دستگاه‌ های لیزر است.

چه زمانی تعمیر دستگاه لیزر دایود مقرون‌ به‌ صرفه نیست؟

اگر لیزربار دچار افت شدید توان یا ناپایداری حرارتی باشد، در برخی موارد تعویض کامل آن نسبت به تعمیر، گزینه مطمئن‌ تر و پایدار تر است.

چگونه می‌ توان عمر دستگاه لیزر دایود را افزایش داد؟

برای کاهش نیاز به تعمیر دستگاه لیزر دایود باید از آب مناسب، خنک‌ کننده سالم، تنظیمات استاندارد و سرویس دوره‌ ای تخصصی استفاده شود.

آیا افت توان بدون ارور نشانه خرابی دستگاه لیزر دایود است؟

بله، افت توان بدون نمایش خطا یکی از نشانه‌ های رایج خرابی لیزربار در دستگاه لیزر دایود است و نیاز به بررسی تخصصی دارد.

جمع‌بندی

تعمیر دستگاه لیزر دایود، فراتر از تعویض قطعه است و نیازمند درک عمیق از جریان، حرارت، نوسان توان و رفتار لیزربار است. رعایت اصول فنی مختص هر برند، کمک می‌ کند تعمیرات از حالت واکنشی خارج شده و به یک فرآیند حرفه‌ ای و پایدار تبدیل شود.

برای بررسی مباحث فنی عمومی‌ تر و تصمیم‌ گیری کلی، مطالعه مقاله جامع تعمیر دستگاه لیزر موهای زائد پیشنهاد می‌ شود.
